12um 640x512 Modulo termico di dimensioni compatte in uscita USB

Numero modello

SG - HTM06U2 - T9

SG - HTM06U2 - T15

SG - HTM06U2 - T19

SG - HTM06U2 - T25

Modulo termico

Sensore di immagine

Vox non raffreddati array di piano focali

Max. Risoluzione

640 × 512

Frame rate

Regolabile, da 6Hz a 30Hz

Intervallo di pixel

12 μm

Response Waveband

8μm a 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Lente (lunghezza focale)

9,1 mm

15 mm

19 mm

25 mm

F Numero

F1.0

F1.0

F1.0

F1.0

IFOV

1.3Mrad

0.8Mrad

0,6 mrad

0.48mrad

Campo visivo (H × V)

48,3 ° × 38,6 °

29,3 ° × 23,4 °

22,8 ° × 18,4 °

17,46 ° × 14,01 °

Min. Distanza di messa a fuoco

2m

5m

7m

8m

Misurazione della temperatura

Intervallo di temperatura

- 20 ° C ~+150 ° C e 100 ° C ~ 550 ° C.

Precisione della temperatura

Max (± 2 ° C, ± 2%) a temperatura ambiente 25 ° C e temperatura dell'oggetto sopra 0 ° C

Distanza di temperatura

(Basato su 0,65 × 0,65 m)

10m (più lontano)

15m (più lontano)

20m (più lontano)

25m (più lontano)

Regola termografica

3 Tipi di regole di misurazione della temperatura, 21 regole (10 punti, 10 regioni e 1 linea)

Output dei dati

Dati di temperatura a 16 bit

Display immagine

Regolazione del contrasto

SÌ

Regolazione della luminosità

SÌ

Palette

15 palette di colore regolabili, bianco predefinito caldo

Modalità FFC (Flat Field Correction)

Correzione automatica, manuale, esterna

Dde

SÌ

Generale

Interfaccia hardware

USB2.0 FPC

Energia

DC 5V ± 5%

Consumo energetico

≤0.55W

≤0.55W

≤0.55W

≤0.65W

Vibrazione e shock

Vibrazione: vibrazione sinusoidale, 20 m/s ², 3 - asse

Shock: mezza onda sinusoidale, 30 g/11 ms, 3 - asse 6 - via

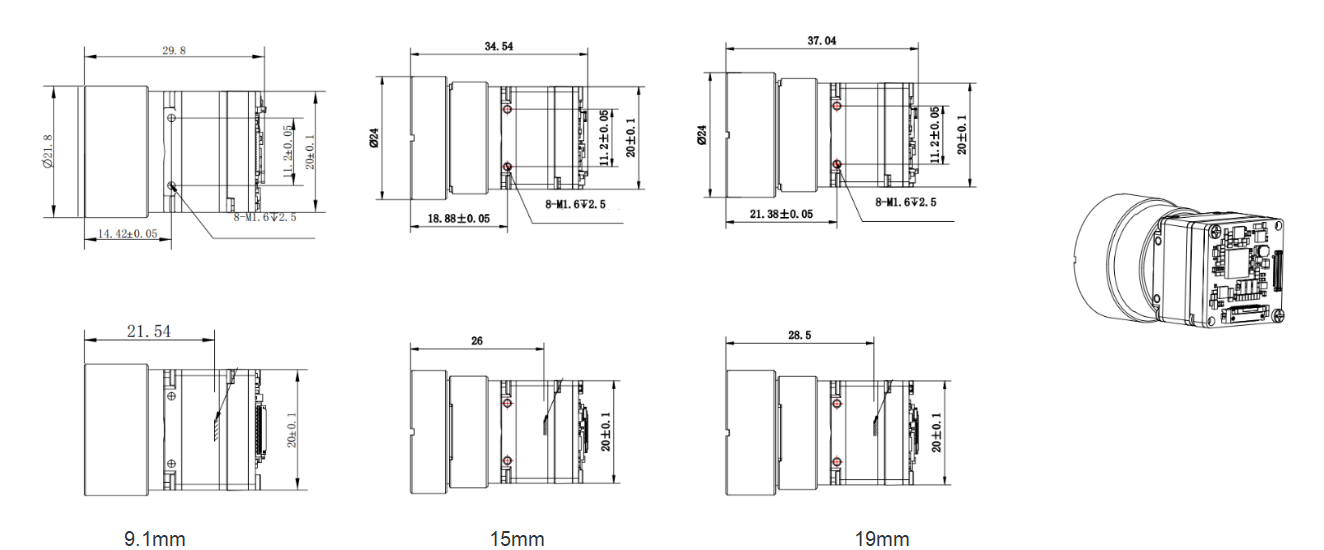

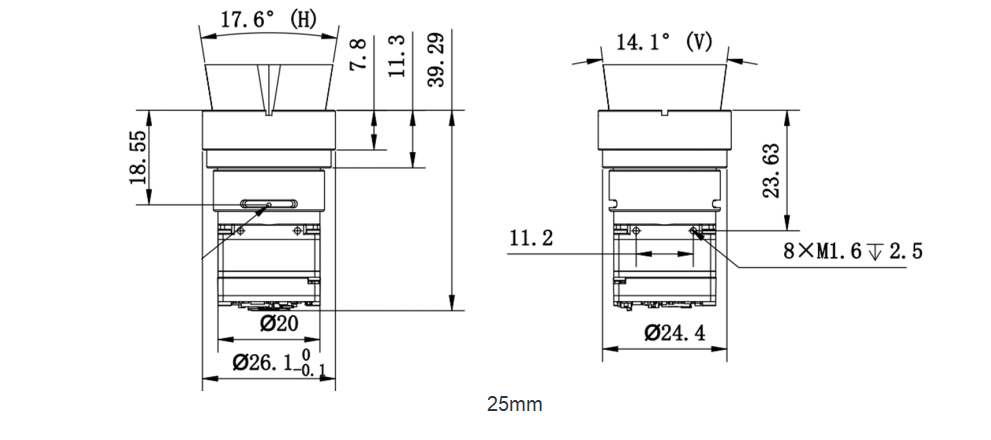

Dimensione (mm)

29,8*20*20mm

34,54*20*20mm

37,04*20*20mm

39.29*20*20mm

Peso

≤22g

≤28G

≤32g

≤33g

Temperatura di lavoro

- 40 ° C ~ 70 ° C.
