Modulo telecamera di rete termica 640x512 con obiettivo motorizzato da 30~180 mm(30~120 mm)
|
Modello |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
Sensore |
Sensore di immagine |
Microbolometro VOx non raffreddato |
|
|
Risoluzione |
640×512 |
||
|
Frequenza fotogrammi |
50Hz |
||
|
Passo pixel |
12μm |
||
|
Gamma spettrale |
8~14μm |
||
|
NET |
≤40 mK@25°C, F#1,0 |
||
|
Lente |
Rivestimento |
DLC |
|
|
Lunghezza focale |
30~180 mm |
30~120 mm |
|
|
Tipo di lente |
Motorizzato |
Motorizzato |
|
|
Zoom ottico |
6x |
4x |
|
|
Zoom digitale |
8x |
8x |
|
|
Valore F |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14,59°×11,69°~2,44°×1,96° |
14,59°×11,69°~3,67°×2,93° |
|
|
Video |
Compressione |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Compressione audio |
AAC/MP2L2 |
||
|
Istantanea |
JPEG |
||
|
Risoluzione |
Flusso principale: 50 fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Velocità in bit video |
4kbps~65Mbps |
||
|
Rete |
Protocollo di rete |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, API HTTP, SDK, GB28181 |
||
|
Sicurezza della rete |
Autenticazione utente, filtraggio IP/MAC, crittografia HTTPS, controllo dell'accesso alla rete IEEE 802.1X |
||
|
Browser web |
IE, Edge, Firefox, Chrome |
||
|
Utente |
Fino a 20 utenti, 2 livelli: Amministratore, Utente |
||
|
Stoccaggio |
Scheda Micro SD/SDHC/SDXC (fino a 1 TB) edge storage, FTP, NAS |
||
|
Multicast |
Supporto |
||
|
Intelligenza |
Protezione perimetrale |
Tripwire, rilevamento cross-fence, intrusione |
|
|
Analisi del comportamento |
Oggetto abbandonato, Rimozione oggetto, Movimento veloce, Rilevamento folla, Rilevamento bighellonamento, Rilevamento parcheggio |
||
|
Eventi |
Rilevamento movimento, Occlusione video, Cambio scena, Rilevamento audio, Rete disconnessa, Conflitto IP, Accesso illegale, Anomalia di archiviazione |
||
|
Rilevazione incendi |
Supporto |
||
|
Interfaccia |
Ethernet |
Porta Ethernet 4PIN, auto-adattamento 10M/100M |
|
|
Ingresso/uscita allarme |
1/1 |
||
|
Ingresso/uscita audio |
1/1 |
||
|
Interfaccia di controllo |
1x TTL 3,3 V (protocollo VISCA), 1x RS485 (protocollo Pelco) (TTL 3,3 V opzionale) |
||
|
Uscita video |
Rete e CVBS |
||
|
Pseudo colore |
Bianco caldo, nero caldo, fusione, ferro rosso, ecc. 20 opzioni |
||
|
Modalità di messa a fuoco |
Auto /Manuale /AF One Push |
||
|
Modalità FFC |
Automatico/manuale |
||
|
Impostazione dell'immagine |
Luminosità, contrasto, nitidezza e riduzione del rumore temporale |
||
|
OSD |
Supporto |
||
|
Capovolgi |
Supporto |
||
|
Specchio |
Supporto |
||
|
Alimentazione |
CC 12 V, 1 A |
||
|
Consumo energetico tipico |
2,5 W |
||
|
Consumo energetico di picco |
7,3 W |
7,1 W |
|
|
Condizioni operative |
-30°C~+60°C/dal 20% all'80% di umidità relativa |
||
|
Condizioni di conservazione |
-40°C~+70°C/dal 20% al 95%UR |
||
|
Il 1° livello di protezione dell'obiettivo |
IP67 |
||
|

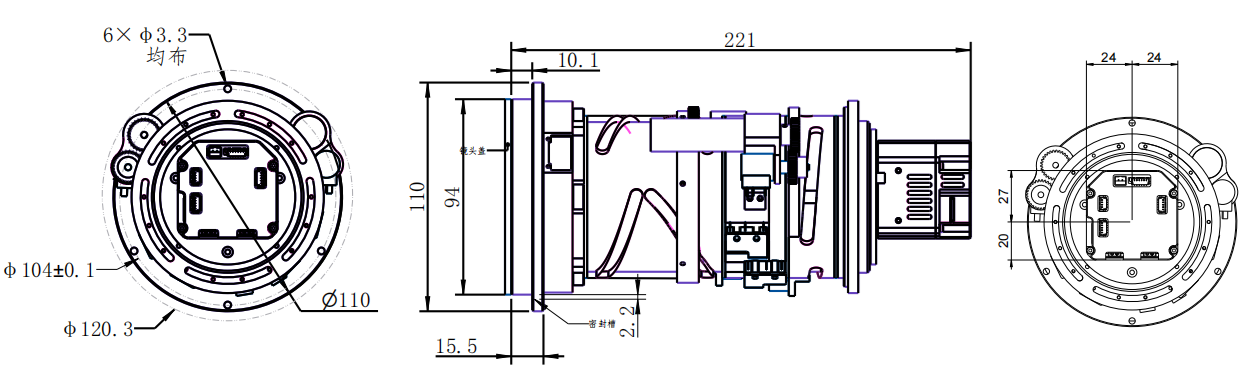

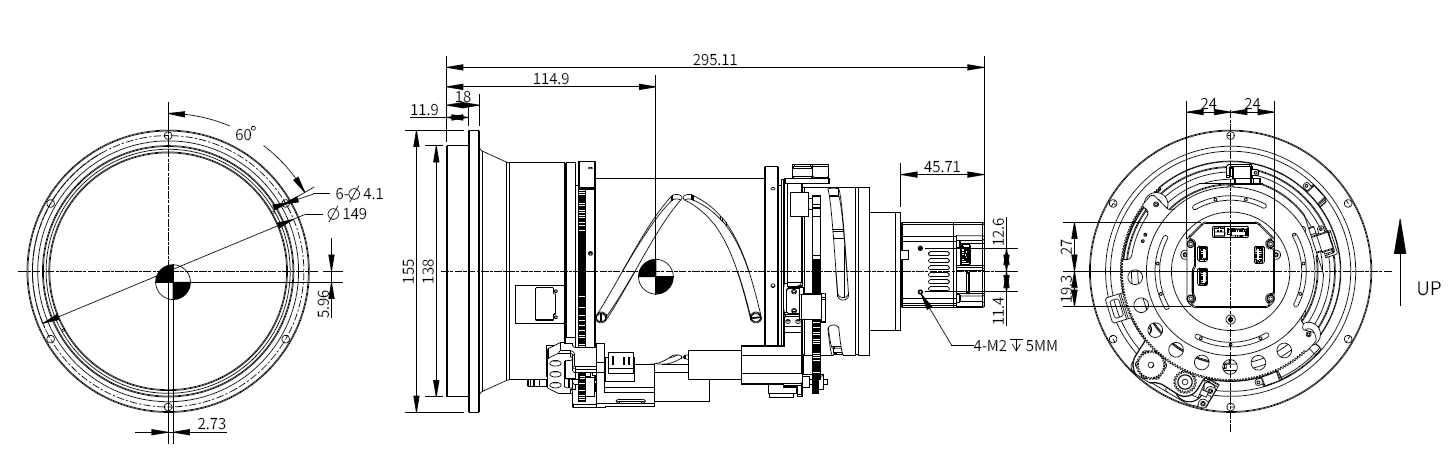

Dimensioni (L*L*A) |
Φ155*295mm |
Φ110*221mm (flangia) Φ120*221 mm (proiezione massima) |
|
|
Peso |
ca. 3,2 kg (incluso copriobiettivo) |
ca. 1,72 kg (incluso copriobiettivo) |
|
DRI Distanza
Obiettivo: la dimensione umana è 1,8 m×0,5 m (la dimensione critica è 0,75 m), la dimensione del veicolo è 1,4 m×4,0 m (la dimensione critica è 2,3 m); La dimensione del fuoco è 0,13 m×0,13 m (la dimensione critica è 0,13 m).
Le distanze di rilevamento, riconoscimento e identificazione del bersaglio sono calcolate secondo i criteri di Johnson.
Le distanze consigliate di Rilevamento, Riconoscimento e Identificazione sono le seguenti:
|
Lente |
Detect |
Recoconoscere |
Identificativoy |
||||||
|
Veicolo |
Umano |
Fuoco |
Veicolo |
Umano |
Fuoco |
Veicolo |
Umano |
Fuoco |
|
|
30 mm |
3833 m (12575 piedi) |
1250 m (4101 piedi) |
217m (712 piedi) |
958 m (3143 piedi) |
313 m (1027 piedi) |
54m (177 piedi) |
479 m (1572 piedi) |
156 m (512 piedi) |
27m (89 piedi) |
|
120 mm |
15333 m (50305 piedi) |
5000 m (16404 piedi) |
607m (1991 piedi) |
3833 m (12575 piedi) |
1250 m (4101 piedi) |
152m (499 piedi) |
1917 m (6289 piedi) |
625 m (2021 piedi) |
76m (249 piedi) |
|
180 mm |
23000 m (75459 piedi) |
7500 m (24606 piedi) |
910m (2985 piedi) |
5750 m (18865 piedi) |
1875 m (6152 piedi) |
227m (744 piedi) |
2875 m (9432 piedi) |
938 m (3077 piedi) |
113m (371 piedi) |
