12 μm 640 × 512 USB (CVBS/TIPO - C/MIPI Opzionale) Misurazione della temperatura compatta Misurazione termica
|
Numero modello |
SG - DTM06U (C, M) 2 - X. |
SG - DTM06U (C, M) 2 - TX |
SG - DTM03U (C, M) 2 - X. |
SG - DTM03U (C, M) 2 - TX |
Sg - dtm02u (c) 2 - x |
SG - DTM02U (C) 2 - TX |
|
Modulo termico |
||||||
|
Sensore di immagine |
Microbolometro VOX non raffreddato |
|||||
|
Intervallo di pixel |
12 μm |
|||||
|
Response Waveband |
8μm a 14μm |
|||||
|
Max. Risoluzione |
640 × 512 |
384 × 228 |
256 × 192 |
|||
|
Frame Rate (FPS) |
50 |
25 |
50 |
25 |
50 |
25 |
|
Lente (lunghezza focale) |
9.1/13/19/25mm |
9.1/13mm |
4/7/10mm |
|||
|
F Numero |
F1.0/ F1.0/ F1.1/ F1.2 |
F1.0 |
F1.0 |
|||
|
Campo visivo (H × V) |
45,9 ° × 36,9 °/32,9 ° × 26,6 °/ 22,6 ° × 18,2 °/17,3 ° × 13,8 ° |
28,7 ° × 21,7 °/20,1 ° × 15,1 ° |
46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 ° |
|||
|
Misurazione della temperatura |
N / A |
Supporto |
N / A |
Supporto |
N / A |
Supporto |
|
Misurazione della temperatura |
||||||
|
Intervallo di temperatura |
Modalità LT: - 20 ° C ~+150 ° C; Modalità HT: 0 ° C ~+550 ° C. |
|||||
|
Errore di misurazione |
Max (± 2 ° C, ± 2%); TEMP operativa: - 20 ° C ~+50 ° C. |
|||||
|
Display immagine |
||||||
|
Regolazione dell'immagine |
Luminosità, contrasto, nitidezza |
|||||
|
Miglioramento dei dettagli |
Supporto |
|||||
|
Guadagno |
Auto/manuale |
|||||
|
Riduzione del rumore |
2d/3d |
|||||
|
Capovolgimento |
Supporto |
|||||
|
Specchio |
Supporto |
|||||
|
Pseudo - colore |
18 palette di colore regolabili |
|||||
|
Mirino |
Visualizza/scompaiono/nascondi |
|||||
|
Elaborazione delle immagini |
Correzione NUC, filtro del rumore digitale, DDE |
|||||
|
Video |
||||||
|
Output video |
UVC/BT.656/MIPI/LVDS/CVBS |
UVC/CVBS |
||||
|
Interfaccia di espansione |
USB/MIPI/CVBS/TIPO - C. |
USB/CVBS/TIPO - C. |
||||
|
Comunicazione seriale |
Porta seriale UART |
|||||
|
Generale |
||||||
|
Energia |
DC 4.5 ～ 5,5 V; CVB: DC 4.5–20V |
|||||
|
Consumo energetico |
≤0.7w@25 ° |
≤0.7w@25 ° |
≤0.55w@25 ° |
|||
|
Temperatura di lavoro |
- 40 ° C ~ 70 ° C. |
|||||
|
Temperatura di conservazione |
- 40 ° C ~ 80 ° C. |
|||||
|
Umidità funzionante |
≤95% RH (non - condensazione) |
|||||
|
Shock |
6,06 g casuale, 3 - asse, vibrazione di onde sinusoidali |
|||||
|

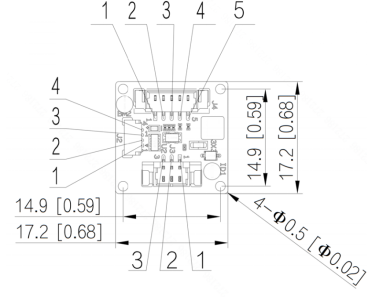

Dimensione |
17,3 mm*17,3 mm*10,8 mm (senza piastra di coda ad anello distanziale lente) |
|||||
|
Peso |
5G (senza piastra di coda ad anello distanziale lente) |
|||||
