12μm 256 × 192 USB USB Dimensione compatta Modulo termico

Numero modello

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Modulo termico

Sensore di immagine

Vox non raffreddati array di piano focali

Max. Risoluzione

256 × 192

Frame rate

Regolabile, 25Hz a 50Hz

Intervallo di pixel

12 μm

Response Waveband

8μm a 14μm

Netd

≤ 40mk (@ 25 ° C), F# = 1.0

Lente (lunghezza focale)

9,7 mm

15,4 mm

F Numero

F1.0

F1.0

IFOV

1.2Mrad

0.8Mrad

Campo visivo (H × V)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Min. Distanza di messa a fuoco

2m

5m

Misurazione della temperatura

Intervallo di temperatura

- 20 ° C ~+150 ° C e 100 ° C ~ 550 ° C.

Precisione della temperatura

Max (± 2 ° C, ± 2%) a temperatura ambiente 25 ° C e temperatura dell'oggetto sopra 0 ° C

Distanza di temperatura

(Basato su 0,65 × 0,65 m)

10m (più lontano)

15m (più lontano)

Regola termografica

3 Tipi di regole di misurazione della temperatura, 21 regole (10 punti, 10 regioni e 1 linea)

Output dei dati

Dati di temperatura a 16 bit

Display immagine

Regolazione del contrasto

SÌ

Regolazione della luminosità

SÌ

Palette

15 palette di colore regolabili, bianco predefinito caldo

Modalità FFC (Flat Field Correction)

Correzione automatica, manuale, esterna

Dde

SÌ

Generale

Interfaccia hardware

USB2.0 FPC

Energia

DC 5V ± 5%

Consumo energetico

≤0,5 W.

Vibrazione e shock

Vibrazione: vibrazione sinusoidale, 20 m/s ², 3 - asse

Shock: mezza onda sinusoidale, 30 g/11 ms, 3 - asse 6 - via

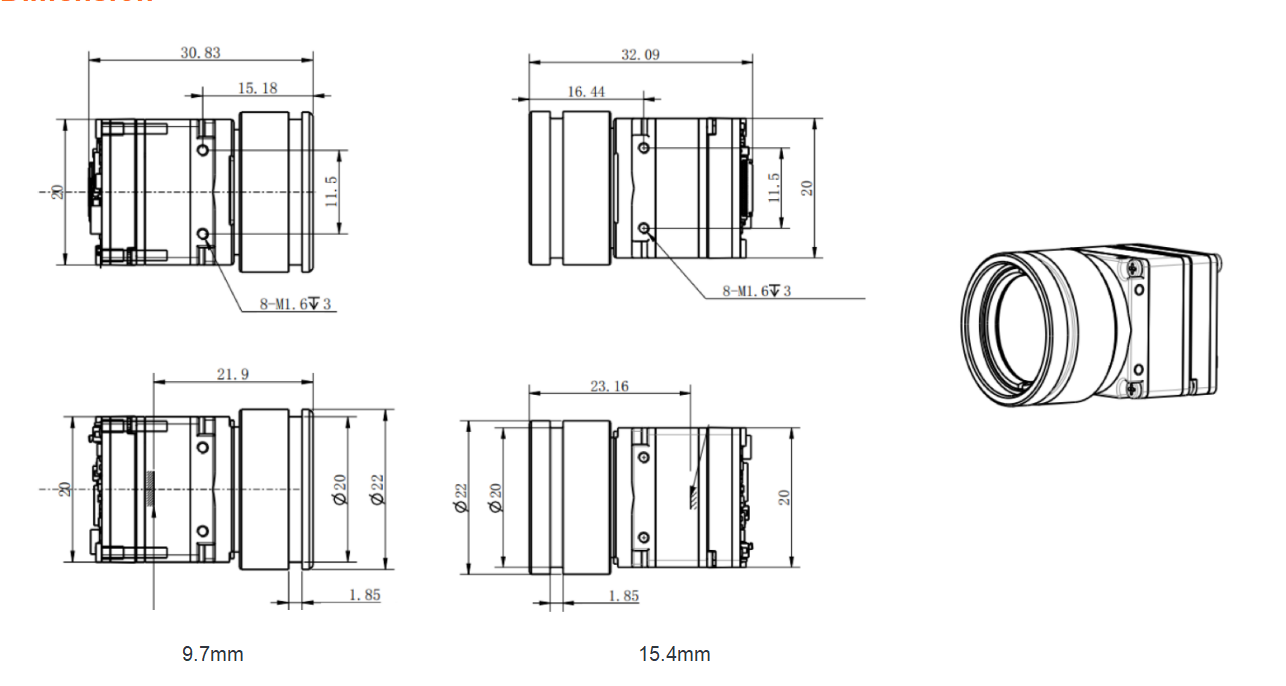

Dimensione

30.83mm*20mm*20mm

32,09mm*20mm*20mm

Peso

≤20G

≤22g

Temperatura di lavoro

- 40 ° C ~ 60 ° C.
